2023年7月25～26日，四川大渡河雙江口水電開發有限公司組織在常州液壓成套設備廠有限公司進行豎井泄洪洞2×1600kN液壓啟閉及放空洞6300/1600kN液壓啟閉機的出廠驗收。

01 驗收會議

此次會議，參加單位有雙江口水電開發有限公司、中國電建集團成都勘測設計研究院有限公司、華電鄭州機械設計研究院有限公司、常州液壓成套設備廠有限公司相關代表。與會代表聽取了常州液壓關于設備制造、檢驗、試驗的工作匯報及監造單位的工作報告，會議組審查了待驗設備出廠的相關驗收資料，并確認了提供的設備資料和質量證明文件基本齊全。

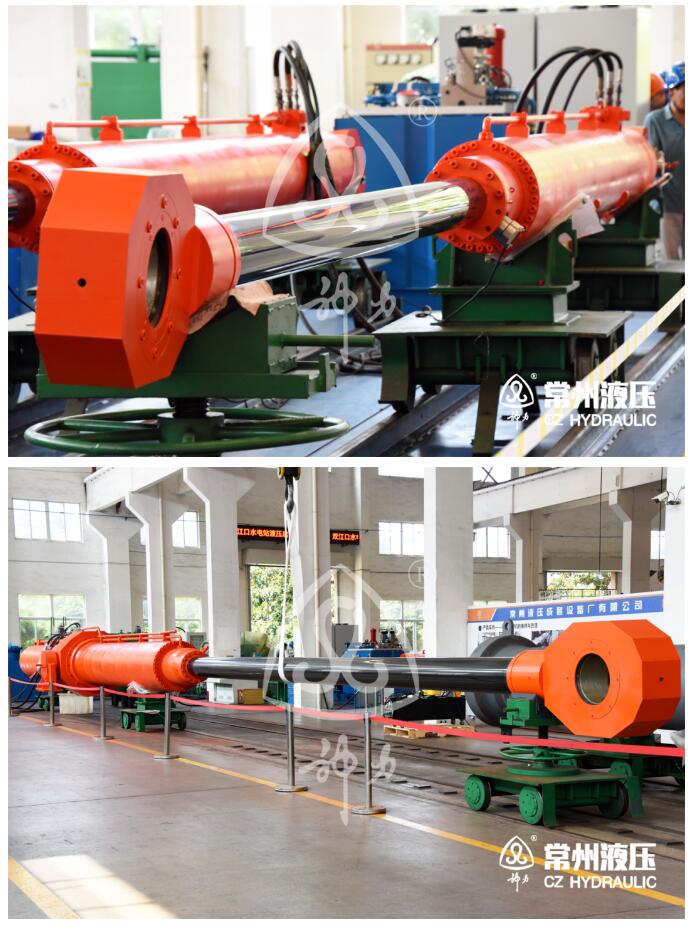

02 聯調現場

常州液壓承制雙江口水電站進水口、泄洪道、泄洪洞、放空洞等共10臺套液壓啟閉機，本次驗收設備為：

● 豎井泄洪洞2×1600kN液壓啟閉1臺套

● 放空洞6300/1600kN液壓啟閉機1臺套

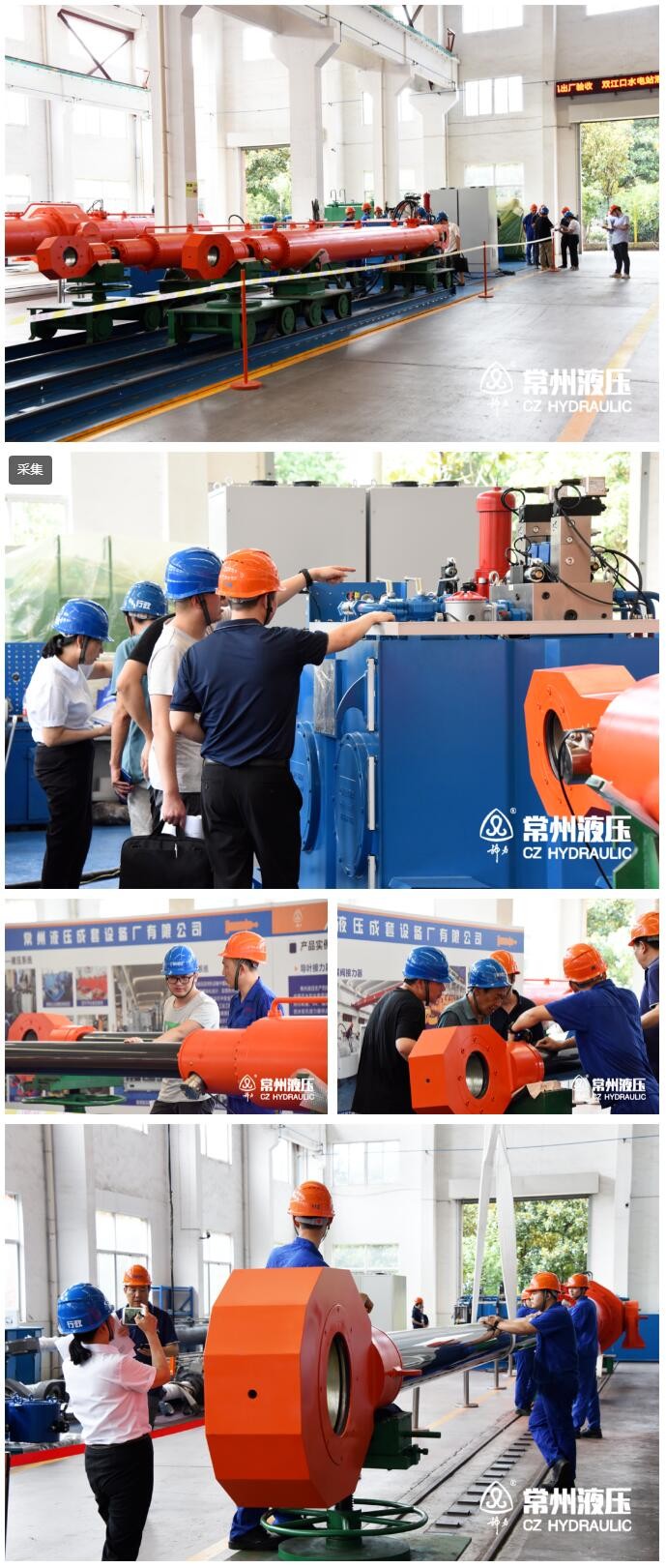

驗收組移步車間，對該批設備的外觀質量、設備相關尺寸參數和外購件情況等進行了檢查，并對液壓啟閉機設備進行了機、電、液聯調試驗。

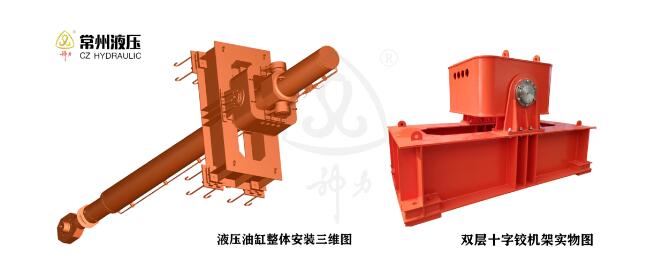

03 項目設計亮點-雙層十字鉸機架

機架為雙層十字鉸焊接結構，主要由上層機架、下層機架組成。上層機架為液壓缸支承鉸軸通過油缸支座安裝在十字鉸架上，下層為十字鉸架通過銷軸及支座安裝在下層機架上，上層的液壓缸支承鉸軸軸線順水流方向安裝，下層的銷軸軸線垂直水流方向安裝。

為避免連接螺栓受到水平方向剪力，支座及基礎連接螺栓處均設置抗剪塊。

【優勢簡介】

● 受力明確，結構簡單，制造和安裝方便；

● 液壓缸可適應一定的安裝偏差，避免活塞桿受到側向力；

● 液壓缸受到的荷載可通過機架傳遞到基礎混凝土結構中。

聯調試驗見證了手動、自動運行、保護功能、下滑復位等試驗項目。最終，驗收組確認檢驗結果和相關資料滿足合同文件、設計及相關規范的要求，同意通過出廠驗收。

04 雙江口水電站項目簡介及發展意義

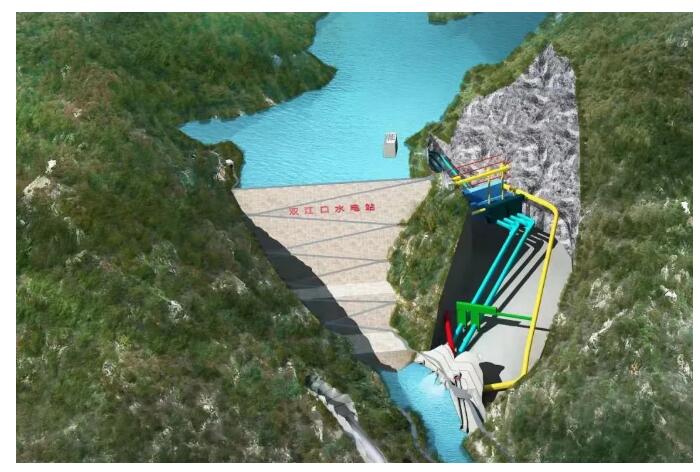

▲圖片來源于網絡，侵刪

四川大渡河雙江口水電站位于四川省阿壩藏族羌族自治州馬爾康市、金川縣境內，是大渡河流域水電梯級開發的上游控制性水庫工程，為一等大（1）型工程，是大渡河流域梯級電站開發的關鍵項目之一。

雙江口水電站的開發任務以發電為主，參與長江中下游防洪，并促進地方經濟發展。電站使用壩式開發，水庫正常蓄水位2500.00m，總庫容為28.97億m3，多年平均發電電量約77.07億kW·h。電站建成后主供電范圍為四川電網，并參與華中電網內的西電東送。
