摘要：2022年7月15日，四川大渡河雙江口水電站生態供水洞液壓啟閉機出廠驗收會議在常州液壓成套設備廠有限公司順利召開！

常州液壓承制雙江口水電站進水口、泄洪道、泄洪洞、放空洞等共10臺套液壓啟閉機，本次驗收設備為生態供水洞液壓啟閉機QHSY-2500/800kN-9.04m（1臺套）。

國能大渡河流域水電開發有限公司、四川大渡河雙江口水電開發有限公司、中國電建集團成都勘測設計研究院有限公司、長江勘測規劃設計研究有限責任公司、華電鄭州機械設計研究院有限公司、中國水利水電第七工程局有限公司、常州液壓成套設備廠有限公司、成都銳達自動控制有限公司相關代表參與此次會議。

項目匯報

會議現場，參會人員聽取了常州液壓項目組對該套設備制造過程、質量檢測情況的匯報，同時審閱了駐廠監造對該套設備監造過程的報告以及相關材料質量證明書、無損檢測報告、熱處理記錄、尺寸檢測及聯調試驗記錄等質量文件。

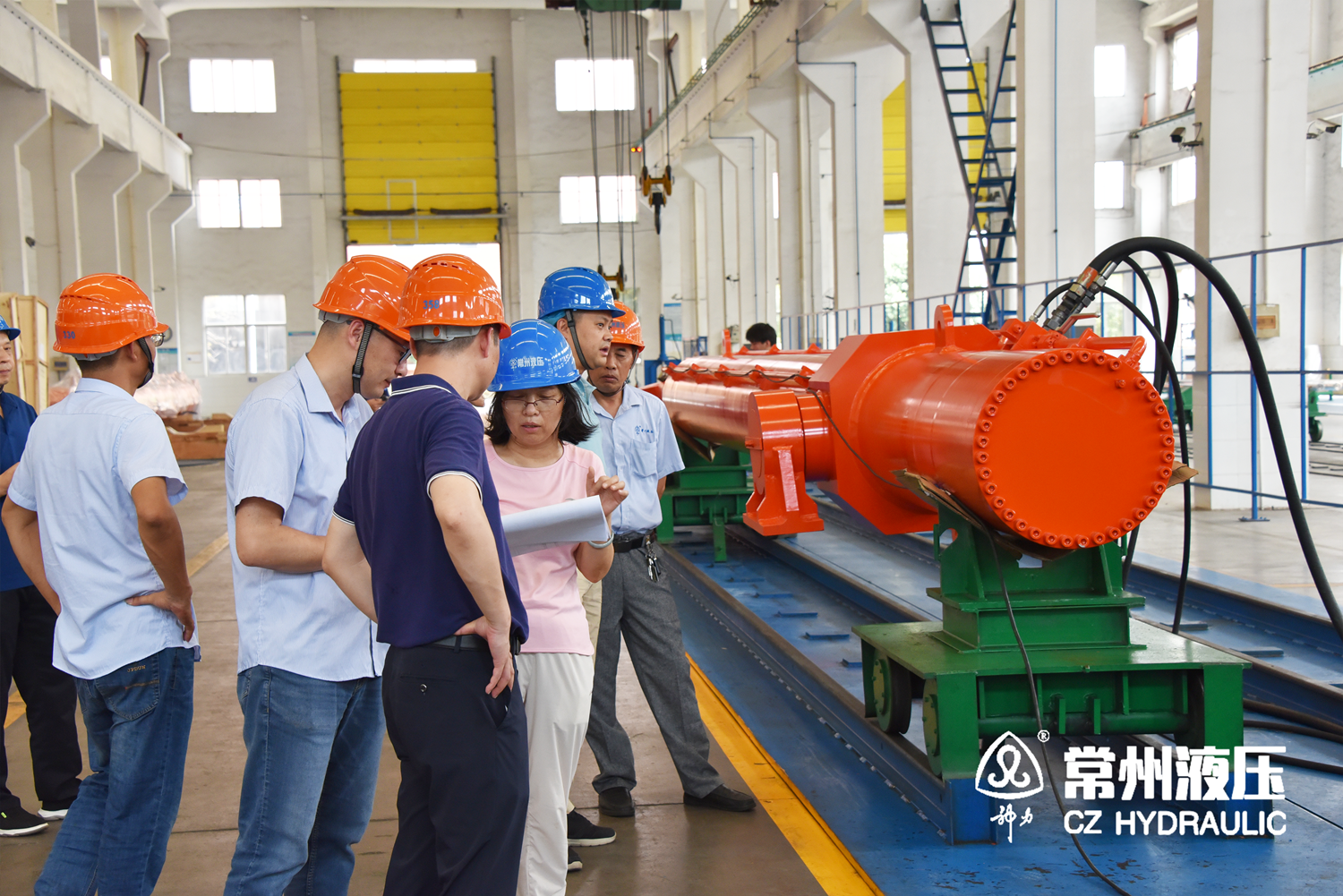

車間調試

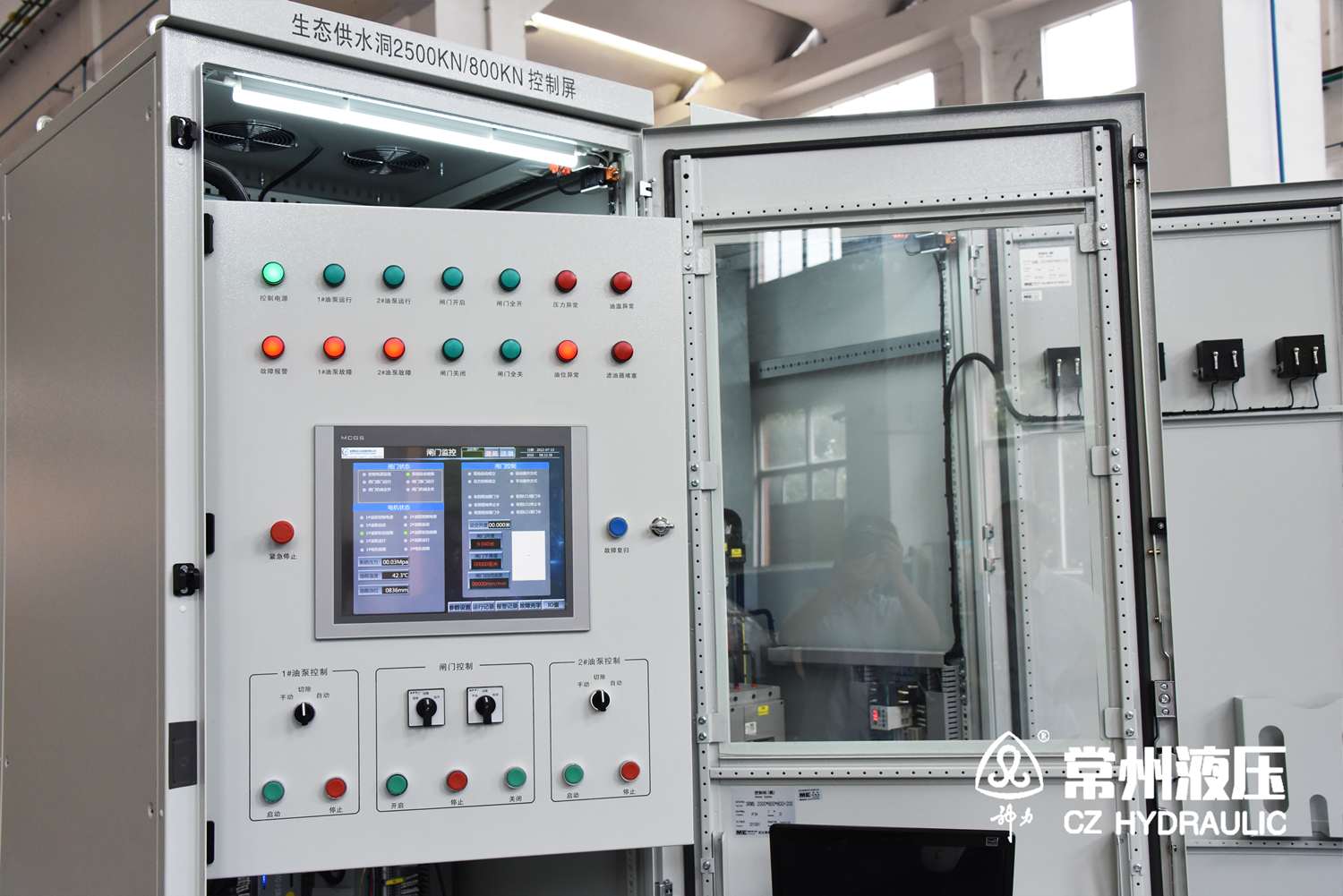

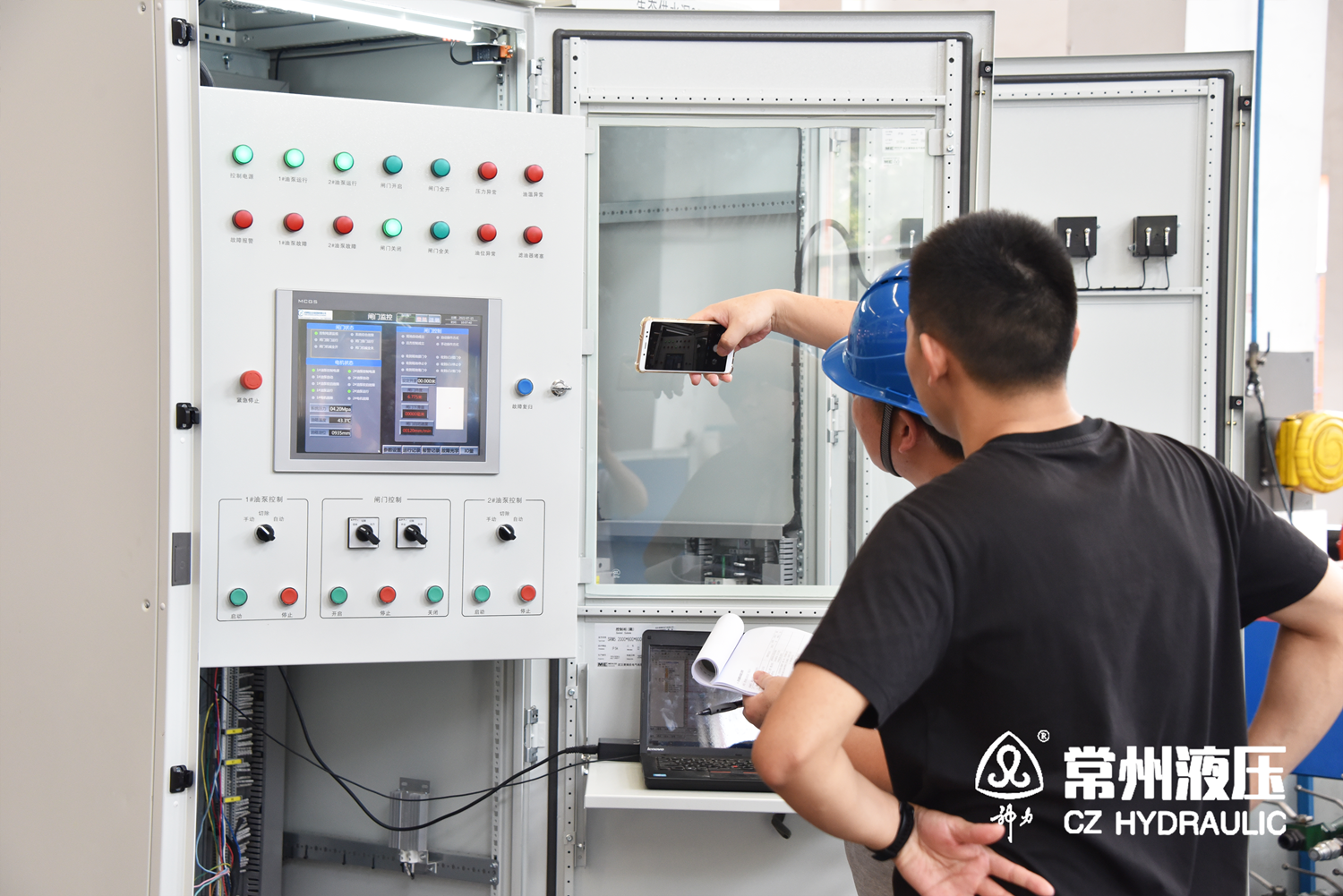

隨后，驗收小組移步生產車間。驗收現場的油缸、液壓系統與電氣系統按液壓原理圖、電氣原理圖進行聯接，模擬運行工況進行聯合調試試驗。驗收組對該套設備主要技術參數進行了檢測，見證了手動、自動運行、保護功能、下滑復位等試驗項目。

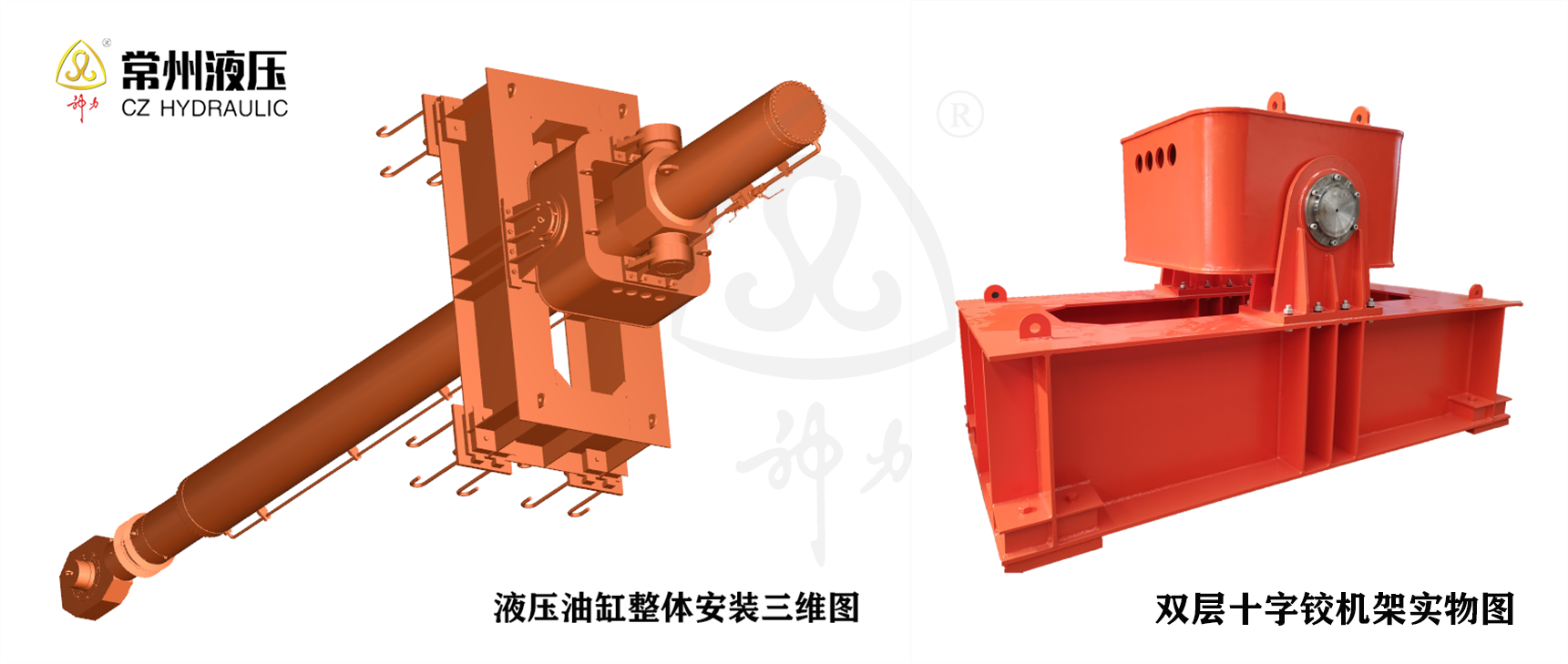

項目設計亮點——雙層十字鉸機架

機架為雙層十字鉸焊接結構，主要由上層機架、下層機架組成。上層機架為液壓缸支承鉸軸通過油缸支座安裝在十字鉸架上，下層為十字鉸架通過銷軸及支座安裝在下層機架上，上層的液壓缸支承鉸軸軸線順?biāo)鞣较虬惭b，下層的銷軸軸線垂直水流方向安裝。

為避免連接螺栓受到水平方向剪力，支座及基礎連接螺栓處均設置抗剪塊。

【優勢簡介】

● 受力明確，結構簡單，制造和安裝方便；

● 液壓缸可適應一定的安裝偏差，避免活塞桿受到側向力；

● 液壓缸受到的荷載可通過機架傳遞到基礎混凝土結構中。

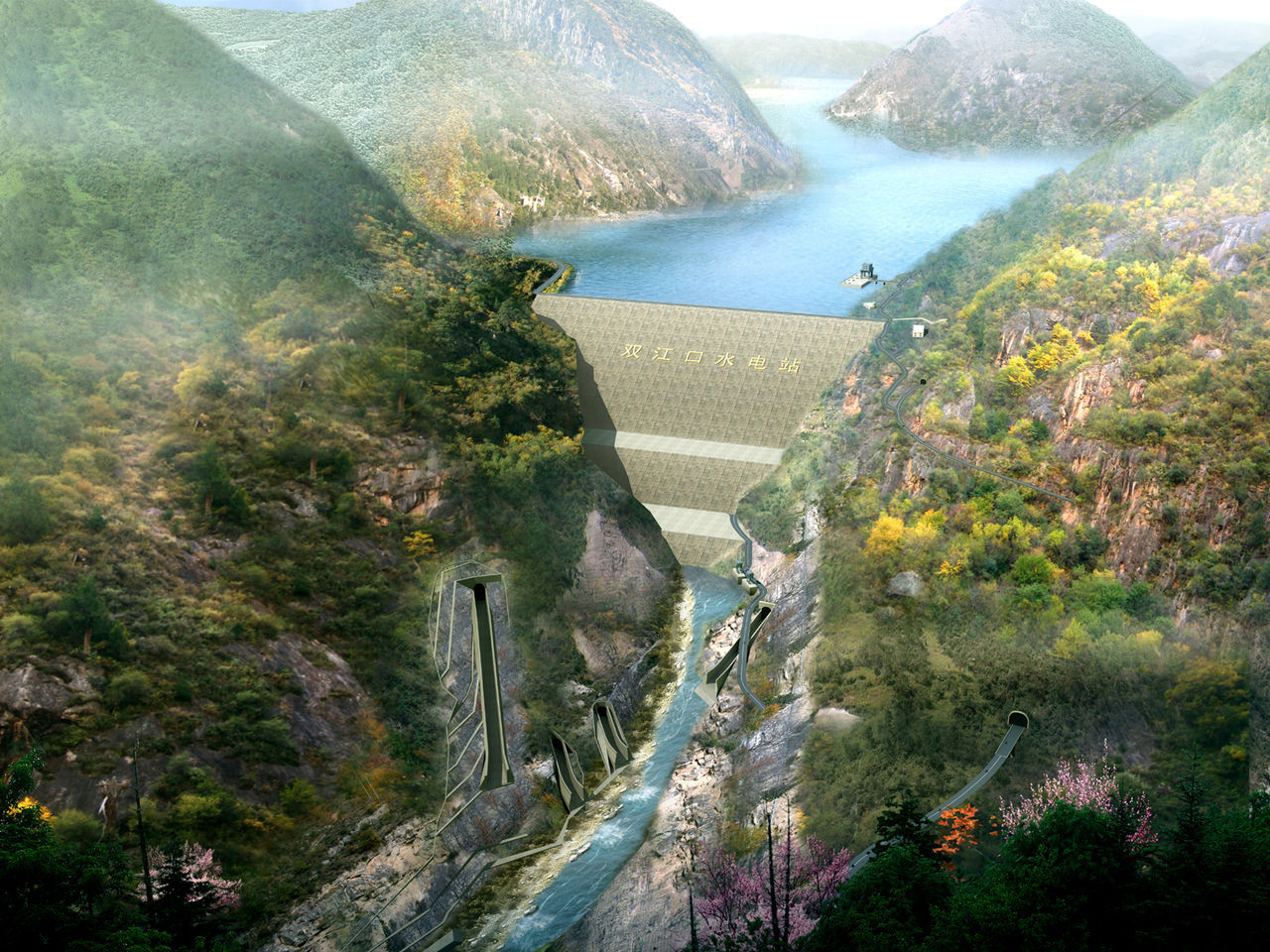

雙江口水電站項目簡介及發展意義

四川大渡河雙江口水電站位于四川省阿壩藏族羌族自治州馬爾康市、金川縣境內，是大渡河流域水電梯級開發的上游控制性水庫工程，為一等大（1）型工程，是大渡河流域梯級電站開發的關鍵項目之一。

雙江口水電站的開發任務以發電為主，參與長江中下游防洪，并促進地方經濟發展。電站使用壩式開發，水庫正常蓄水位2500.00m，總庫容為28.97億m3，多年平均發電電量約77.07億kW·h。電站建成后主供電范圍為四川電網，并參與華中電網內的西電東送。
